Trimos A3-1300 csuklókaros mérőgép

Trimos A3-1300 csuklókaros mérőgép
  • Trimos A3-1300 csuklókaros mérőgép
  • Trimos A3-1300 csuklókaros mérőgép
  • Trimos A3-1300 csuklókaros mérőgép
  • Trimos A3-1300 csuklókaros mérőgép
  • Trimos A3-1300 csuklókaros mérőgép
  • Trimos A3-1300 csuklókaros mérőgép
  • Trimos A3-1300 csuklókaros mérőgép
  • Trimos A3-1300 csuklókaros mérőgép
  • Trimos A3-1300 csuklókaros mérőgép

Cikkszám
A3-1300
Megosztom
Funkciók
Tömeg
9,5 kg/db
Rövid leírás a termékről

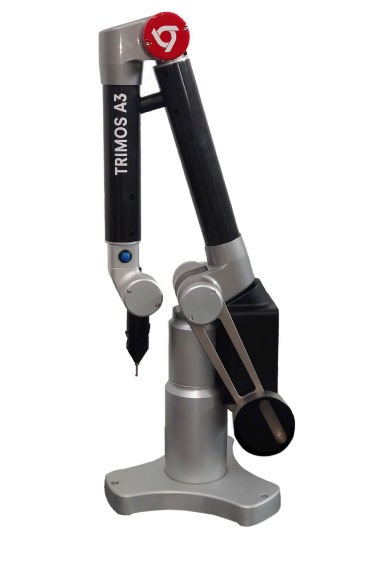

Az A3 a Trimos A-sorozat legújabb modellje a hordozható csuklókaros mérőgép palettáján.



Rendkívül egyszerű használatával, rugalmasságával és pontos 3D méréseivel a

Az A3 lehetővé teszi a minőség ellenőrzését, vizsgálatát, ellenőrzését kis és nagy méretű alkatrészeken egyaránt. A 6 tengelyes mérőkarkar elérhető 1300mm-es és 1800mm-es mérési tartománnyal. A szénszálas csőváz és alumínium tartóelem lehetővé teszi, hogy az A3 mérőkar rendkívül stabil, de mégis könnyű szerkezet legyen. Az ellensúlyos rendszerével és könnyű kezelhetőségével garantáltan a felhasználói élmény.



  • Méréstartomány 1800mm-ig.
  • Hordozható mérőberendezés, könnyű kezelhetőség
  • 6 tengelyes konfiguráció
  • Szénszálas csőváz szerkezet
  • Mechanikus tapintó, 4rmm-es rubin gömbbel
  • Beépített hőmérsékleti szenzor
  • USB csatlakozás
A termék tulajdonságai

MODELLEK:

A3

Az A3 a Trimos A-sorozat legújabb modellje a hordozható csuklókaros mérőgép palettáján. Nagyszerűsége kis méretében rejlik mely lehetővé teszi, hogy oda tegyük ahova akarjuk.



A 6 tengelyes konfigurációs kar elérhető 1300mm-es és 1800mm-es mérési tartománnyal. A szén

szálas csőváz és alumínium tartóelem lehetővé teszi, hogy az A3 mérőkar rendkívül stabil, de mégis könnyű szerkezet legyen. Az ellensúlyos rendszerével és könnyű kezelhetőségével garantált a felhasználói élmény.




A4, A5 és A6

Az A4, A5 és A6 modellek a Trimos mérőkarok belépési szintjét képviselik. Fő jellemzőik, a megbízhatóság, a pontosság és a rugalmasság.



Az A4 kar 6 tengelyes konfigurációban kapható. Ez az egyszerűen használható eszköz minden alapvető funkciót tartalmaz, és több méretben, 1800 mm és 3200 mm közötti mérési tartományban áll rendelkezésre.

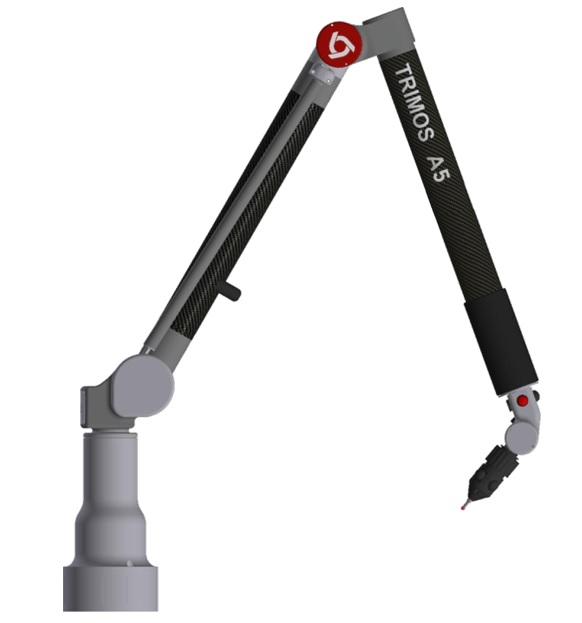

Az A5 és A6 karok 6 vagy 7 tengelyes konfigurációban léteznek, 1800 mm és 4000 mm közötti méréstartománnyal.. Ezeket lézeres szkennerel kombinálva is használhatjuk pontfelhővizsgálathoz vagy fordított tervezéshez. Az A5 és A6 karok mágneses fékkel rendelkeznek, hogy megakadályozzák a kar leesését illetve a továbbfejlesztett elektronika gondoskodik a jobb teljesítmény eléréséről.


A7 és A8

Ha nagy és nehéz darabot kell mérnie, ne mozgassa feleslegesen, használja helyette az a A7-A8 mérőkarokat és végezze el a méréseket rugalmasan és gyorsan.

Az a7- és A8 modellek legnagyobb méréstartománya 9m, melyhez egy hihetetlen 0,1mm-es mérési pontosság párosul, mely új szintre helyezi a nagykiterjedésű tárgyak mérését.

Az A7-A8 mérőkarok második tengelye egy elektromágneses fékkel van szerelve, mely lehetővé teszi, hogy az operátor a lezárja a kívánt magasságban és kényelmesen, biztonságosan használja.


A9

Az A9 egy új koncepció a hordozható CMM mérőkarokra, mely a legnagyobb pontosággal és legjobb alkatrész hozzáféréssel rendelkezik az 5 tengelyes kivitelnek köszönhetően. Kifejezetten olyan precíz munkadarabok minőségi vizsgálatához készült ahol a tapintós mérésre van szükség.

Az A9 egy könnyű kivitelű és egyszerűen kezelhető mérőkar. A tengelyek mozgása nagyon könnyed, köszönhetően a gépben lévő ellensúlynak. Ez egy tökéletes eszköz, ha gyors és precíz kézzel elérhető tapintható helyen kell a méréseket elvégeznie.

A karok különleges kialakítása lehetővé teszi a munkadarab teljes körbe mérését, úgy ahogyan ezt más CMM-ek nem tudják.




TECHNIKAI ADATOK:

Standard mérőkarok:

Modelek A4-A9



Tengelyek

Méréstartomány

(mm)

Volumetrikus pontosság

(mm)

Pont ismétlő képesség (mm)

Súly

(Kg)

A3 A3-1300 6 1300

+/- 0,015

0,008 10.4
A3 A3-1800 6 1800

+/- 0,018

0,008 10.4
A4 A4-1800 6 1800

0.025

0.018 7.9

A4-2500

6 2500 0.036 0.022 8.4
A4-3200 6 3200 0.045 0.032 8.8
A5 A5-1800 6 1800 0.020 0.012 8.4
A5-2500 6 2500 0.026 0.016 8.9
A5-3200 6 3200 0.036 0.020 9.3
A5-4000 6 4000 0.046 0.024 10
A6 A6-1800 7 1800 0.027 0.017 8.9
A6-2500 7 2500 0.034 0.021 9.4
A6-3200 7 3200 0.045 0.026 9.8
A6-4000 7 4000 0.056 0.030 10.5
A7 A7-5000 6 5000 0.065 0.038 12.5
A7-7000 6 7000 0.080 0.048 14
A7-9000 6 9000 0.100 0.060 16.5
A8 A8-5000 7 5000 0.075 0.050 13.5
A8-7000 7 7000 0.090 0.060 15
A8-9000 7 9000 0.110 0.070 17.5
A9 A9-250 5 250 0.004+L/50 0.005 12
A9-400 5 400 0.006+L/40 0.007

14

Csőmérésre alkalmas mérőkarok (AT):

Modelek AT Tengelyek Méréstartomány Volumetrikus pontosság lézer villával (mm) Tapintó fejes pontosság (mm) Pont ismétlőképesség (mm) Súly (Kg)
AT AT-1800 6 1800 0.056 0.025 0.020 7.9
AT-2500 6 2500 0.063 0.036 0.028 8.4
AT-3200 6 3200 0.072 0.045 0.035 8.8
AT-4000 6 4000 0.099 0.060 0.045 9.5
AT-5000 6 5000 0.122 0.090 0.060

11.5





SZOFTVER:

Az A-line mérőkarok az Aberlink 3D Measurement mérőprogramot használják. Az Aberlink hitvallása, hogy tegyük a mérést egyszerűbbé. Az Aberlink 3D szoftvert mérnökök fejlesztették mérnököknek az ipari szabványok mentén és a cél egy könnyen használható szoftver létrehozása volt.



Teljes grafikai kezelőfelület, otthonosan mozog a mérőgépek bármely családjában, legyen az 2D vagy 3D,
