A termék tulajdonságai |
MODELLEK:
A4, A5 és A6
Az A4, A5 és A6 modellek a Trimos mérőkarok belépési szintjét képviselik. Fő jellemzőik, a megbízhatóság, a pontosság és a rugalmasság.
Az A4 kar 6 tengelyes konfigurációban kapható. Ez az egyszerűen használható eszköz minden alapvető funkciót tartalmaz, és több méretben, 1800 mm és 3200 mm közötti mérési tartományban áll rendelkezésre.
Az A5 és A6 karok 6 vagy 7 tengelyes konfigurációban léteznek, 1800 mm és 4000 mm közötti méréstartománnyal.. Ezeket lézeres szkennerel kombinálva is használhatjuk pontfelhővizsgálathoz vagy fordított tervezéshez. Az A5 és A6 karok mágneses fékkel rendelkeznek, hogy megakadályozzák a kar leesését illetve a továbbfejlesztett elektronika gondoskodik a jobb teljesítmény eléréséről.
|
 |
A7 és A8
Ha nagy és nehéz darabot kell mérnie, ne mozgassa feleslegesen, használja helyette az a A7-A8 mérőkarokat és végezze el a méréseket rugalmasan és gyorsan.
Az a7- és A8 modellek legnagyobb méréstartománya 9m, melyhez egy hihetetlen 0,1mm-es mérési pontosság párosul, mely új szintre helyezi a nagykiterjedésű tárgyak mérését.
Az A7-A8 mérőkarok második tengelye egy elektromágneses fékkel van szerelve, mely lehetővé teszi, hogy az operátor a lezárja a kívánt magasságban és kényelmesen, biztonságosan használja.
|
A9
Az A9 egy új koncepció a hordozható CMM mérőkarokra, mely a legnagyobb pontosággal és legjobb alkatrész hozzáféréssel rendelkezik az 5 tengelyes kivitelnek köszönhetően. Kifejezetten olyan precíz munkadarabok minőségi vizsgálatához készült ahol a tapintós mérésre van szükség.
Az A9 egy könnyű kivitelű és egyszerűen kezelhető mérőkar. A tengelyek mozgása nagyon könnyed, köszönhetően a gépben lévő ellensúlynak. Ez egy tökéletes eszköz, ha gyors és precíz kézzel elérhető tapintható helyen kell a méréseket elvégeznie.
A karok különleges kialakítása lehetővé teszi a munkadarab teljes körbe mérését, úgy ahogyan ezt más CMM-ek nem tudják.
|
TECHNIKAI ADATOK:
Standard mérőkarok:
Modelek A4-A9
|
Tengelyek |
Méréstartomány
(mm)
|
Volumetrikus pontosság
(mm)
|
Pont ismétlő képesség (mm) |
Súly
(Kg)
|
A4 |
A4-1800 |
6 |
1800 |
0.025
|
0.018 |
7.9 |
|
A4-2500
|
6 |
2500 |
0.036 |
0.022 |
8.4 |
|
A4-3200 |
6 |
3200 |
0.045 |
0.032 |
8.8 |
|
|
|
|
|
|
|
A5 |
A5-1800 |
6 |
1800 |
0.020 |
0.012 |
8.4 |
|
A5-2500 |
6 |
2500 |
0.026 |
0.016 |
8.9 |
|
A5-3200 |
6 |
3200 |
0.036 |
0.020 |
9.3 |
|
A5-4000 |
6 |
4000 |
0.046 |
0.024 |
10 |
|
|
|
|
|
|
|
A6 |
A6-1800 |
7 |
1800 |
0.027 |
0.017 |
8.9 |
|
A6-2500 |
7 |
2500 |
0.034 |
0.021 |
9.4 |
|
A6-3200 |
7 |
3200 |
0.045 |
0.026 |
9.8 |
|
A6-4000 |
7 |
4000 |
0.056 |
0.030 |
10.5 |
|
|
|
|
|
|
|
A7 |
A7-5000 |
6 |
5000 |
0.065 |
0.038 |
12.5 |
|
A7-7000 |
6 |
7000 |
0.080 |
0.048 |
14 |
|
A7-9000 |
6 |
9000 |
0.100 |
0.060 |
16.5 |
|
|
|
|
|
|
|
A8 |
A8-5000 |
7 |
5000 |
0.075 |
0.050 |
13.5 |
|
A8-7000 |
7 |
7000 |
0.090 |
0.060 |
15 |
|
A8-9000 |
7 |
9000 |
0.110 |
0.070 |
17.5 |
|
|
|
|
|
|
|
A9 |
A9-250 |
5 |
250 |
0.004+L/50 |
0.005 |
12 |
|
A9-400 |
5 |
400 |
0.006+L/40 |
0.007 |
14
|
Csőmérésre alkalmas mérőkarok (AT):
Modelek AT |
Tengelyek |
Méréstartomány |
Volumetrikus pontosság lézer villával (mm) |
Tapintó fejes pontosság (mm) |
Pont ismétlőképesség (mm) |
Súly (Kg) |
AT |
AT-1800 |
6 |
1800 |
0.056 |
0.025 |
0.020 |
7.9 |
|
AT-2500 |
6 |
2500 |
0.063 |
0.036 |
0.028 |
8.4 |
|
AT-3200 |
6 |
3200 |
0.072 |
0.045 |
0.035 |
8.8 |
|
AT-4000 |
6 |
4000 |
0.099 |
0.060 |
0.045 |
9.5 |
|
AT-5000 |
6 |
5000 |
0.122 |
0.090 |
0.060 |
11.5
|
SZOFTVER:
Az A-line mérőkarok az Aberlink 3D Measurement mérőprogramot használják. Az Aberlink hitvallása, hogy tegyük a mérést egyszerűbbé. Az Aberlink 3D szoftvert mérnökök fejlesztették mérnököknek az ipari szabványok mentén és a cél egy könnyen használható szoftver létrehozása volt.
Teljes grafikai kezelőfelület, otthonosan mozog a mérőgépek bármely családjában, legyen az 2D vagy 3D, manuális vagy CNC, tapintós vagy optikai rendszer. |
 |
Kiegészítő Aberlink szoftver modul:
CAD Comparison
A CAD Comparison modul lehetővé teszi, hogy a megmért pontokat összehasonlítsuk a CAD modellel. Ez a lehető legjobb módja annak, hogy bonyolult geometriai elemeket vagy rajzzal nem rendelkező darabokat vizsgáljunk. |
 |
Vizsgálati tulajdonságok:
- Automatikus mérési rutinok
- Interaktív grafikai ablak
- Automatikus funkciófelismerés
- 2D-s és 3D-s vizsgálatok
- Geometriai jellemzők ellenőrzése
- Szabad formájú görbék ellenőrzése
|
Programozási tulajdonságok:
- Teach&Repeat programozás
- Drag and drop program szerkesztő
- Program futtatás bármelyik ponttól
- Egyszerű objektum alapú programozás
- Nincs bonyolult programozás nyelv
|
Jegyzőkönyv formátum:
- Műszaki rajz GD&T
- Egyszerű megfelelt/nem megfelelt minősítés
- Nyomtatványok
- Csoportos összefoglaló
- Táblázatos jegyzőkönyvek
- Grafikai címkék
- Darg & drop riportálás
- Valós idejű SPC
- Excel kivét
- Visszamenőleges adat lekérdezés
|
Támogatott mérőgépek:
Támogatott tapintók:
- manuális tapintófejek
- merev tapintók
- touch trigger tapintók
LÉZER SZKENNER:
A bonyolultabb kontúr szkennelési munkákhoz több különböző lézer szkennert tudunk kapcsolni a 7 tengelyű mérőkarokhoz.
Két típusú szkenner érhető el:
- LDI, SLP and XLP (225000 pont felvétel másodpercenként)
- Nikon, MMCX and MMDX (24000-150000 pont felvétel másodpercenként)
|
 |
A6/A8 + LDI Scanner* |
Méréstartomány (mm) |
Volumetrikus pontosság lézer villával (mm)
|
Tapintó fejes pontosság (mm) |
Pont ismétlőképesség (mm) |
Súly (Kg) |
A6-1800-7 tengely |
1800 |
0.027 |
0.055 |
0.020 |
9.7 |
A6-2500-7 tengely |
2500 |
0.034 |
0.062 |
0.025 |
10.2 |
A6-3200-7 tengely |
3200 |
0.045 |
0.073 |
0.030 |
10.6 |
A6-4000-7 tengely |
4000 |
0.056 |
0.084 |
0.035 |
11.3 |
A8-5000-7 tengely |
5000 |
0.075 |
0.100 |
0.045 |
13.9 |
A8-7000-7 tengely |
7000 |
0.090 |
0.115 |
0.060 |
15.4 |
A8-9000-7 tengely |
9000 |
0.110 |
0.135 |
0.075 |
17.9 |
 |
 |
Nikon MMc szkenner |
LDI SLP szkenner |
TRIMOS AT - CSŐMÉRŐ RENDSZER
A lézer villával és a speciális szoftverrel a legjobb eszköz csövek méréséhez.
Az A5 és A6 gépek alapjain nyugvó mérőkar, tökéletes csövek gyors és pontos méréséhez a gép méréstartományán belül.
A Trimos AT 6 tengelyű mérőkar több változatban is elérhető, 1800-5000mm-ig. Az ellensúlyos és dupla rugós rendszernek köszönhetően a gép rendkívül könnyű kivitelű és egyszerű a használata. Az AT mérőkar könnyen felhelyezhető bármilyen asztalra egy plusz konzollal vagy akármilyen merev laminált felületre, de használható a gyári Trimos állvánnyal is.
|
 |
Trimos AT |
Tengelyek |
Méréstartomány (mm) |
Volumetrikus pontosság lézer villával (mm) |
Tapintó fejes pontosság (mm) |
Pont ismétlőképesség (mm) |
Súly (Kg) |
AT-1800 |
6 |
1800 |
0.056 |
0.025 |
0.020 |
7.9 |
AT-2500 |
6 |
2500 |
0.063 |
0.036 |
0.028 |
8.4 |
AT-3200 |
6 |
3200 |
0.072 |
0.045 |
0.035 |
8.8 |
AT-4000 |
6 |
4000 |
0.099 |
0.060 |
0.045 |
9.5 |
AT-5000 |
6 |
5000 |
0.122 |
0.090 |
0.060 |
11.5 |
 |
 |
Csőmérés lézer villával |
Csőmérés tapintóval |

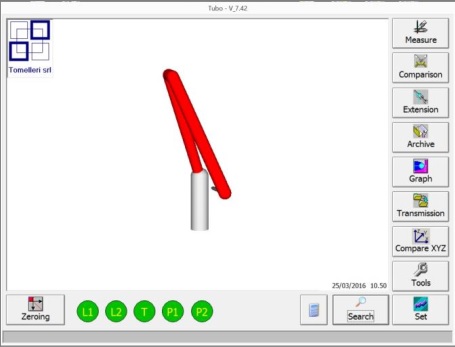

SZOFTVER: TUBO
A TUBO szoftver a csőmérések speciálistája:
- egyenes csövek
- hajlított csövek csak egyenes részeinek a mérése
- hajlatok mérése
- ismétlődő hajlatok mérése
- méretezett csőmérés
- a főcsőhöz hegesztett második csőmérése
- RCV csövek mérése
- profil nélküli csövek mérése
- lehetőség a cső átmérő változtatására a mérés alatt
|
 |
Lézer villák választéka:
Az ideális kiegészítő ha gyors érintés mentes csőmérést szeretnénk végezni.
5 villa méret érhető el (mm):
30, 50, 80, 150, 200
A kisebb villák egy lézer pointerrel vannak felszerelve, hogy a mérés alatt megvilágítsák a mérendő csövet. 2mm és 180mm közötti átmérő tartományban használhatók a lézeres villák, e fölött csak a hagyományos tapintós mérés lehetséges.

KIEGÉSZíTŐK:
Hard Probe:
A mechanikus tapintó az alapértelmezett tapintó ami különböző gömb átmérőkkel érhető el. A pontokat a tapintó hozzáérintésével és a nyomógomb megnyomásával lehet felvenni. A legkisebb használható gömb átmérő az 1mm-es, mert ezzel garantálható a legoptimálisabb felbontás.
|
 |
Floating probe:
Ez egy merev mechanikus tapintó amely egy alumínium gyűrű által vezérelt rugóra van csatlakoztatva, mely egy egyszerű érintéssel aktiválódik. Az integrált erővezérlés nem engedi a tapintó túl nagy erővel történő használatát és javítja a pontosságot és az ismételhetőséget. A vezérlőgyűrű a tapintótól elkülönül, hogy elkerülje a felhasználó kezéből származó hőhatást.
|
 |
Touch Trigger Probe:
A touch trigger tapintó a lehető legkisebb mérőerővel dolgozik. Használata nagyon gyors és kényelemes, a pontokat nem szükséges nyomógombbal felvenni.
|
 |
Biztonságos alap:
A stabil és praktikus mobil állvány ideális tartozék, hogy könnyen és gyorsan mozgathassa az összes A-Line mérőkart.
Az állvány magassága állítható (900-1400 mm) és az állványoszlop súlyát egy gázrugó szabályozza.
Az oldalsó fogantyú lehetővé teszi az állvány függőleges és vízszintes mozgását.
A levehető és forgatható konzol lehetővé teszi a laptop elhelyezését a mérőkar mellett.
|
 |
Mágnestalp:
A mágneses talp lehetővé teszi, hogy a gépe a legmagasabb minőségi pontosságot biztosítsa.
A mágnes talp géphez való rögzítése csak néhány percet vesz igénybe, így használata gyors és egyszerű.
|
 |
