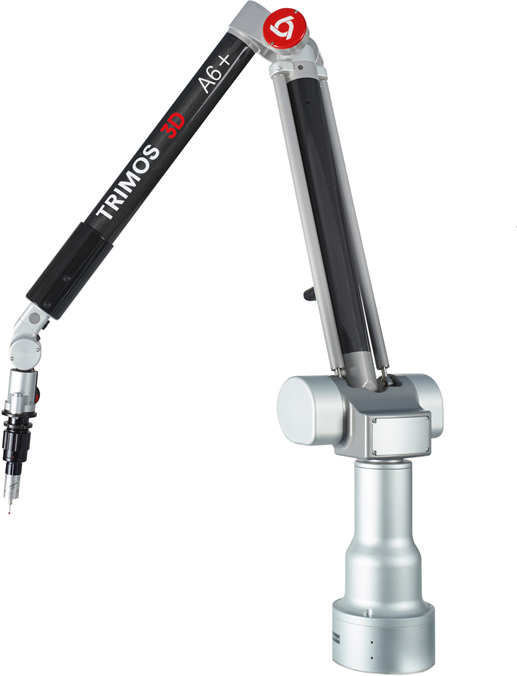

Trimos A6 plus-3200 mérőkar

A trimos új A-line hordozható csuklós mérőkarjai rendkívül egyszerű és pontos 3D mérést tesznek lehetővé.

az ISO10360-2 szabvány szerint tanúsított A-line karok lehetővé teszik a kis- és nagyméretű alkatrészek minőségellenőrzését, vizsgálatát, validálását. A rendkívül stabil szénszerkezetnek köszönhetően minden modell könnyű és könnyen kezelhető. Az A3, A4, A5, A6+, A7, A8+, A9 és AT modellek közül választhat az alkalmazásnak megfelelően.

Méréstartomány 250mm-től 9000mm-ig
Kifejezetten könnyű használat
ISO 10360-2 szabvány szerint tanúsított
Elektromágneses fék
5,6 vagy 7 tengelyes konfiguráció
Vezetékes és vezeték nélküli kivitelben
Kompatibilis a Renishaw autojoint-al

Bővebben

Részletek

MODELLEK:

A3 Az A3 a Trimos A-sorozat legújabb modellje a hordozható mérőkar palettáján. Nagyszerűsége kis méretében rejlik mely lehetővé teszi, hogy oda tegyük ahova akarjuk. A 6 tengelyes konfigurációs kar elérhető 1300mm-es és 1800mm-es mérési tartománnyal. A szénszálas csőváz és alumínium tartóelem lehetővé teszi, hogy az A3 mérőkar rendkívül stabil, de mégis könnyű szerkezet legyen. Az ellensúlyos rendszerével és könnyű kezelhetőségével garantált a felhasználói élmény.
A4, A5 és A6+ Az A4, A5 és A6 modellek a Trimos mérőkarok belépési szintjét képviselik. Fő jellemzőik, a megbízhatóság, a pontosság és a rugalmasság. Az A4 kar 6 tengelyes konfigurációban kapható. Ez az egyszerűen használható eszköz minden alapvető funkciót tartalmaz, és több méretben, 1800 mm és 3200 mm közötti mérési tartományban áll rendelkezésre. Az A5 és A6+ karok 6 vagy 7 tengelyes konfigurációban léteznek, 1800 mm és 4000 mm közötti méréstartománnyal.. Ezeket lézeres szkennerel kombinálva is használhatjuk pontfelhővizsgálathoz vagy fordított tervezéshez. Az A5 és A6 karok mágneses fékkel rendelkeznek, hogy megakadályozzák a kar leesését illetve a továbbfejlesztett elektronika gondoskodik a jobb teljesítmény eléréséről.
A7 és A8+ Ha nagy és nehéz darabot kell mérnie, ne mozgassa feleslegesen, használja helyette az a A7-A8 mérőkarokat és végezze el a méréseket rugalmasan és gyorsan. Az A7- és A8+ modellek legnagyobb méréstartománya 9m, melyhez egy hihetetlen 0,1mm-es mérési pontosság párosul, mely új szintre helyezi a nagykiterjedésű tárgyak mérését. Az A7-A8+ mérőkarok második tengelye egy elektromágneses fékkel van szerelve, mely lehetővé teszi, hogy az operátor a lezárja a kívánt magasságban és kényelmesen, biztonságosan használja.
A9 Az A9 egy új koncepció a hordozható CMM mérőkarokra, mely a legnagyobb pontosággal és legjobb alkatrész hozzáféréssel rendelkezik az 5 tengelyes kivitelnek köszönhetően. Kifejezetten olyan precíz munkadarabok minőségi vizsgálatához készült ahol a tapintós mérésre van szükség. Az A9 egy könnyű kivitelű és egyszerűen kezelhető mérőkar. A tengelyek mozgása nagyon könnyed, köszönhetően a gépben lévő ellensúlynak. Ez egy tökéletes eszköz, ha gyors és precíz kézzel elérhető tapintható helyen kell a méréseket elvégeznie. A karok különleges kialakítása lehetővé teszi a munkadarab teljes körbe mérését, úgy ahogyan ezt más CMM-ek nem tudják.

TECHNIKAI ADATOK:

Standard mérőkarok:

Modelek A4-A9		Tengelyek	Méréstartomány (mm)	Volumetrikus pontosság (mm)	Pont ismétlő képesség (mm)	Súly (Kg)
A3	A3-1300	6	1300	0.015	0.008	9.5
	A3-1800	6	1800	0.018	0.008	10.4

A4	A4-1800	6	1800	0.025	0.018	7.9
	A4-2500	6	2500	0.036	0.022	8.4
	A4-3200	6	3200	0.045	0.032	8.8

A5	A5-1800	6	1800	0.020	0.012	8.4
	A5-2500	6	2500	0.026	0.016	8.9
	A5-3200	6	3200	0.036	0.020	9.3
	A5-4000	6	4000	0.046	0.024	10

A6+	A6+ -1800	7	1800	0.027	0.017	8.9
	A6+ -2500	7	2500	0.034	0.021	9.4
	A6+ -3200	7	3200	0.045	0.026	9.8
	A6+ -4000	7	4000	0.056	0.030	10.5

A7	A7-5000	6	5000	0.065	0.038	12.5
	A7-7000	6	7000	0.080	0.048	14
	A7-9000	6	9000	0.100	0.060	16.5

A8+	A8+ -5000	7	5000	0.075	0.050	13.5
	A8+ -7000	7	7000	0.090	0.060	15
	A8+ -9000	7	9000	0.110	0.070	17.5

A9	A9-250	5	250	0.004+L/50	0.005	12
	A9-400	5	400	0.006+L/40	0.007	14

Minden kar rendelhető Bluetooth modullal, akkumulátorral vagy mind két opcióval egyszerre.

SZOFTVER:

Az A-line mérőkarok az Aberlink 3D Measurement mérőprogramot használják. Az Aberlink hitvallása, hogy tegyük a mérést egyszerűbbé. Az Aberlink 3D szoftvert mérnökök fejlesztették mérnököknek az ipari szabványok mentén és a cél egy könnyen használható szoftver létrehozása volt.

Teljes grafikai kezelőfelület, otthonosan mozog a mérőgépek bármely családjában, legyen az 2D vagy 3D, manuális vagy CNC, tapintós vagy optikai rendszer.

Kiegészítő Aberlink szoftver modul:

CAD Comparison

A CAD Comparison modul lehetővé teszi, hogy a megmért pontokat összehasonlítsuk a CAD modellel. Ez a lehető legjobb módja annak, hogy bonyolult geometriai elemeket vagy rajzzal nem rendelkező darabokat vizsgáljunk.

Vizsgálati tulajdonságok:

Programozási eszközök:

Jegyzőkönyv készítés

Automatikus mérési rutinok
Interaktív grafikai ablak
Automatikus funkciófelismerés
2D-s és 3D-s vizsgálatok
Geometriai jellemzők ellenőrzése
Szabad formájú görbék ellenőrzése

Teach&Repeat programozás
Drag and drop program szerkesztő
Program futtatás bármelyik ponttól
Egyszerű objektum alapú programozás
Nincs bonyolult programozási nyelv

Műszaki rajz GD&T
Egyszerű megfelelt/nem megfelelt minősítés
Nyomtatványok
Csoportos összefoglaló
Táblázatos jegyzőkönyvek
Grafikai címkék
Darg & drop riportálás
Valós idejű SPC
Excel kivét
Visszamenőleges adat lekérdezés

Támogatott mérőgépek:

CMM
Csuklókaros mérőgép

Támogatott tapintók:

manuális tapintófejek
merev tapintók
touch trigger tapintók

Az alap csomag tartalma az alap ABERLINK szoftver a CAD COMP és OFFLINE modulok opcionálisan választhatóak.

KIEGÉSZíTŐK

Hard Probe A mechanikus tapintó az alapértelmezett tapintó ami különböző gömb átmérőkkel érhető el. A pontokat a tapintó hozzáérintésével és a nyomógomb megnyomásával lehet felvenni. A legkisebb használható gömb átmérő az 1mm-es, mert ezzel garantálható a legoptimálisabb felbontás.
Floating Probe Ez egy merev mechanikus tapintó amely egy alumínium gyűrű által vezérelt rugóra van csatlakoztatva, mely egy egyszerű érintéssel aktiválódik. Az integrált erővezérlés nem engedi a tapintó túl nagy erővel történő használatát és javítja a pontosságot és az ismételhetőséget. A vezérlőgyűrű a tapintótól elkülönül, hogy elkerülje a felhasználó kezéből származó hőhatást.
Touch Trigger Probe Ezzel a típusú tapintóval nagyon pontosan és kényelmesen tudunk mérni. A pontok felvételéhez nem szükséges semmilyen gomb megnyomása mert amikor a tapintót hozzá érintjük a felülethez azonnal felveszi a pontot.
Mobil Tripod Mobil Tripod, stabil és praktikus kiegészítő a mérőkar könnyű mozgatására minden A-Line típushoz. Állítható magasságú, könnyű vízszintes és függőleges mozgatás, a felszerelhető polccal könnyen tudjuk együtt mozgatni a gépet és a laptopot.
Mágnes talp Amennyiben a gép rögzítését egyszerűbb már meglévő fém asztalra megoldani vagy a mérési környezet ezt indokolja akkor a legegyszerűbb és leggyorsabb megoldás.

ALKALMAZÁS KÖZBEN

LÉZER SZKENNER:

A bonyolultabb kontúr szkennelési munkákhoz több különböző lézer szkennert tudunk kapcsolni a 7 tengelyű mérőkarokhoz.

Mérőgépeinket a PreciTrack 3D lézert ajánljuk.

PreciTrack 3D
Sebesség Hz, Pts/Sec	300 Hz, 348 000 Pts/Sec
Felbontás X -tengely Points/Line	1280
Vonal szélesség mm	25 / 50 / 100
Munka távolság mm	53 / 70 / 190
Munkaterület mm	25 / 50 / 100
Pontosság μm	19 / 39 / 78
Felület érzékenység	Világostól a sötétig Fényestől a mattig
Fényforrás	405 nm Kék 658 nm Piros
Lézer osztály	2M (alap tartozék) 3R (Opcionális)
Multi Szenzoros	Igen
PC Interfész	Ethernet
Szkenner interfész	PRECI Link Kábel
RetroFit Kit	Igen

A6+ / A8+ + Szkenner**	Méréstartomány (mm)	Tapintós pontosság * (mm)	Lézer szkenneres pontosság ** (mm)	Pont ismétlési képesség* (mm)	Tömeg (Kg)
A6+ -1800 – 7 tengelyes	1800	0.027	0.055	0.020	9.7
A6+ -2500 – 7 tengelyes	2500	0.034	0.062	0.025	10.2
A6+ -3200 – 7 tengelyes	3200	0.045	0.073	0.030	10.6
A6+ -4000 – 7 tengelyes	4000	0.056	0.084	0.035	11.3
A8+ -5000 – 7 tengelyes	5000	0.075	0.100	0.045	13.9
A8+ -7000 – 7 tengelyes	7000	0.090	0.115	0.060	15.4
A8+ -9000 – 7 tengelyes	9000	0.110	0.135	0.075	17.9

* 2 sigma error; ** indicatives values

Adatok

Cikkszám:

A6_plus-3200

Tömeg:

10,6 kg/db
